Image d’un objet donnée par une lentille convergente
Cours et exercices image d'un objet donnée par une lentille convergente, cours physique 2eme college inetnatioanl.
Plan de cours image d'un objet donnée par une lentille convergente:
- conditions de Gauss
- Construction géométrique de l’image d’un objet
- Construction géométrique de l'image d'un objet dans différentes positions par rapport à la lentille convergente
- Les liens de Téléchargement cours pdf et word
1-Conditions de Gauss

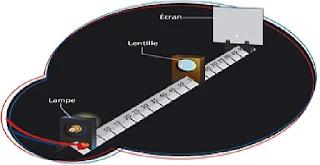

Montage
expérimental
Expérience 1 : La distance objet-centre optique de la
lentille est supérieure à la distance focale
Observation : On observe une image nette sur
l’écran pour une seule position de
L’écran et cette image est inversé
Expérience 2 : Réaliser la même expérience que
ci-dessus mais en augmentant la
distance objet - lentille
Observation : On observe toujours une image inversée mais plus
petite.
Conditions de Gauss
Les rayons lumineux passent au voisinage du centre optique
Les rayons lumineux sont peu inclinés par rapport à l’axe
optique
Conclusion : Quand l’objet est suffisamment éloigné de la lentille convergente, on
obtient toujours une image inversée de l’objet. Par ailleurs, plus l’objet est
éloigné de la lentille, plus son image sera petite.
2-Construction géométrique de l’image d’un objet
Chaque point de l'objet envoie de la lumière dans toutes les directions. La position et la taille de l'image A'B' de l'objet AB peuvent être déterminées graphiquement. En effet, l'image conjuguée du point B de l'objet se construit selon les règles suivantes :
•
Règle 1 : Un rayon incident (1), passant par le centre optique O, n'est pas
dévié.
•
Règle 2 : Un rayon incident (2), parallèle à l'axe optique, émerge de la
lentille en passant par le foyer image F’.
•
Règle 3 : Un rayon incident (3), passant par le foyer objet F de la lentille,
donne un rayon émergent, parallèle à l'axe optique
3 - Construction géométrique de l'image d'un objet dans différentes positions par rapport à la lentille convergente
• 1er
cas : L'objet est à l'infini. Plus précisément, il est très
éloigné de la lentille. Ses rayons lumineux arrivent parallèles entre eux sur
la lentille. ( dessinez )
• 2e
cas : L'objet est situé à moins de 2 f (deux fois la
distance focale) en avant de la lentille.
• 4e
cas : L'objet est situé entre le foyer principal objet et la lentille
convergente
• 3e
cas : L'objet est situé au niveau du foyer principal objet de la lentille.
liens Telechargement:
Videos:
La déviation des rayons lumineux par une lentille mince. L'objet peut être déplacé. Son image se forme sur un écran. Trouver l'image B' d'un point B de l'objet par construction géométrique.
- Le rayon incident, parallèle à l'axe optique, émerge en passant par le foyer image F' ;
- Le rayon incident qui passe par le centre optique O n'est pas dévié ;
- Le rayon incident qui passe par le foyer objet F émerge parallèle à l'axe optique.
